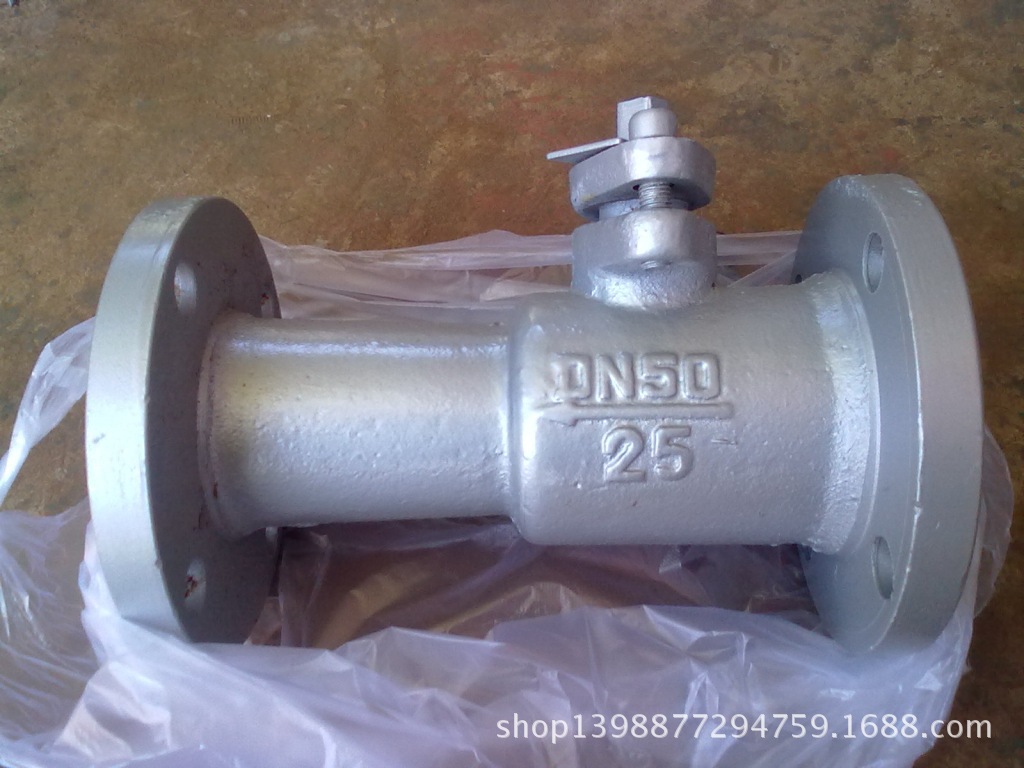

球形排污閥產品概述
QP41MF球形排污閥，主要用于鍋爐及導熱油設備，即能代替快速排污閥，又能使用在導熱油管道上，成本比排污閥和球閥低，與快速排污閥相比即能起到快速排污的作用，又比快速排污閥成本低，與球閥相比，即能起到球閥的作用，又比四氟密封墊的球閥耐溫高，這款鑄鐵產品*高耐溫可達到300度，開關方便，使用壽命長，成本低，是一種新型產品，深受廣大用戶的好評。
球形排污閥 結構圖
球形排污閥適用介質
蒸汽、水、氣體、導熱油等，*高溫度可達300℃，閥門外形主要連接尺寸按截止閥、柱塞閥、閘閥、排污閥標準設計。
球形排污閥主要密封部件
QP41MF球形排污閥密封座、填料環均采用高溫、耐磨、耐腐蝕，回彈性強，自潤滑性好。每臺閥門均經過強度試驗和氣密封試驗，可達到連續啟閉5萬次無泄漏。
球形排污閥性能規范
型 號 | Z44H-16 | Z44H-25 | |
公稱壓力PN（MPa) | 1.6 | 2.5 | |
試驗壓力Ps(MPa) | 強度 | 2.4 | 3.8 |
密封 | 1.8 | 2.8 | |
工作溫度（0C） | ≤150 | ≤200 | |
適用介質 | 水、蒸汽、油品 | ||
主要零件材料
零件名稱 | 閥體、閥蓋 | 閥瓣、閥座 | 閥桿、齒輪 | 填料 |
Z44H-16/25 | 灰鑄鐵 | 2Cr13 | 碳鋼 | 柔性石墨 |
主要外形尺寸、連接尺寸及重量
公稱通DN(mm) | L | D | D1 | D2 | b | Z-?d | H | L0 | 重量（kg) |
25 | 180 | 115 | 85 | 65 | 16 | 4-?14 | 160 | 180 | |
32 | 200 | 135 | 100 | 78 | 16 | 4-?18 | 180 | 200 | |
40 | 230 | 145 | 110 | 85 | 18 | 4-?18 | 220 | 220 | 8 |
50 | 250 | 160 | 125 | 100 | 18 | 4-?18 | 230 | 240 | 10 |
