產品描述：

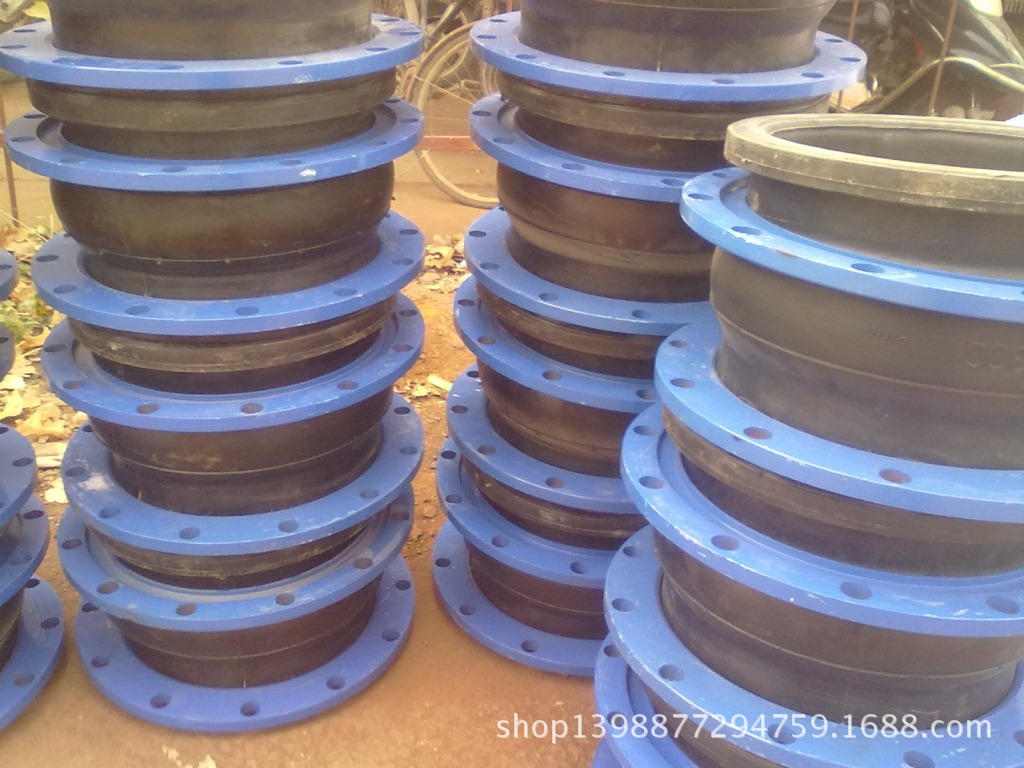

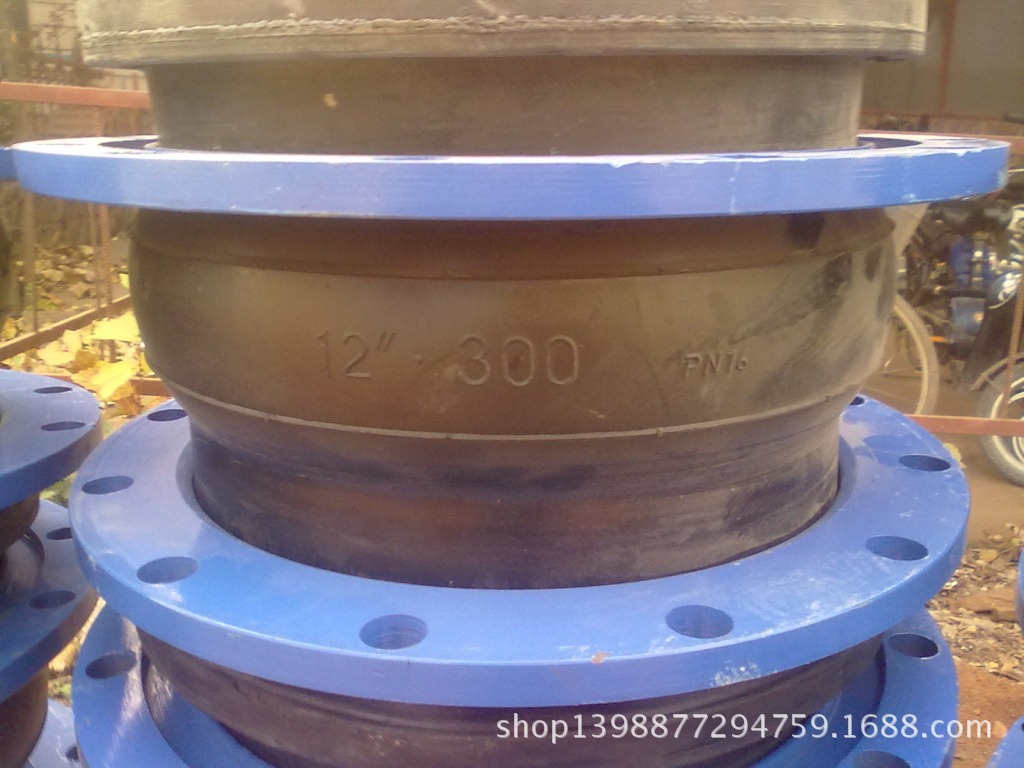

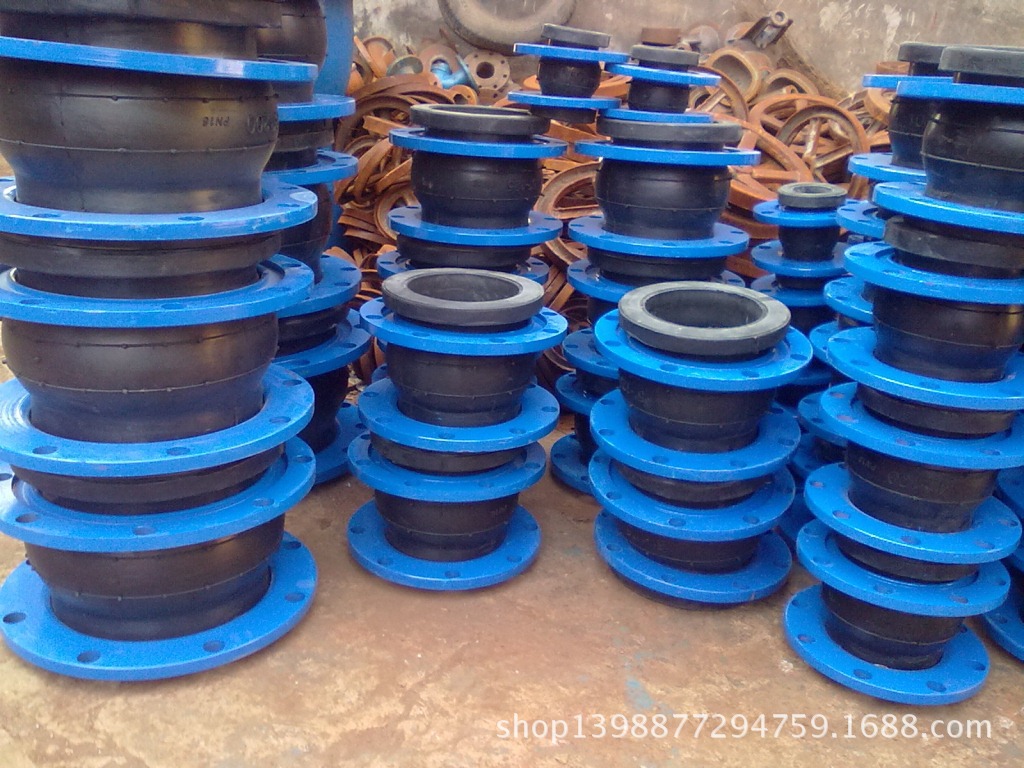

JGD系列可曲撓橡膠接頭主要用于輸送液體、氣體等物料的金屬管道的柔性連接，可補償位移、減振降噪，是一種新穎的橡膠減振制品。
序號 | 部位 | 材料 |
1 | 主體 | *性橡膠 |
2 | 內襯 | 尼龍布 |
3 | 骨架 | 硬鋼絲 |
4 | 法蘭 | 軟鋼 |
橡膠軟接頭是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成，用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。
主要性能規范
公稱壓力（MPa) | 1.0 | 1.6 | |
真空度 | DN32-300 | 80 | 100 |
DN350-1200 | |||
試驗壓力（MPa) | 1.5 | 2.4 | |
爆破壓力（MPa) | 3.0 | 4.8 | |
適用溫度（℃） | -15～115（特殊定貨可達-30～250） | ||
適用介質 | 水、海水、空氣、油、弱酸、堿等 | ||
公稱通徑、長度、位移數值與法蘭主要數據表
公稱通徑 | 長度(mm) | 軸向位移(mm) | 橫向位移(mm) | 偏轉角度(a1+a2) | ||
(mm) | (in.) | 伸長 | 壓縮 | |||
32 | (11/4) | 175 | 20 | 30 | 45 | 30° |
40 | (11/2) | 175 | 20 | 30 | 45 | 30° |
50 | 2 | 175 | 20 | 30 | 45 | 30° |
65 | (21/2) | 175 | 25 | 50 | 45 | 30° |
80 | (3) | 175 | 25 | 50 | 45 | 30° |
100 | (4) | 225 | 35 | 50 | 35 | 30° |
125 | (5) | 225 | 35 | 50 | 35 | 30° |
150 | (6) | 225 | 35 | 50 | 35 | 30° |
200 | (8) | 325 | 35 | 50 | 30 | 30° |
250 | (10) | 325 | 35 | 50 | 30 | 30° |
300 | (12) | 325 | 35 | 50 | 30 | 20° |
350 | (14) | 345 | 35 | 50 | 28 | 20° |
400 | (16) | 345 | 35 | 50 | 28 | 20° |
500 | (20) | 345 | 35 | 50 | 28 | 20° |
