一、產品簡介
蝶式止回閥，又稱對夾式止回閥，用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。對夾蝶式止回閥采用國外**結構設計，符合有關國際標準系屬節能型產品。此產品止回性能好、安全、可靠、流阻小、主要適用于石油、化工、食品、醫藥、輕紡、造紙、給排水、冶煉及能源等系統；作為單向閥使用。
二、結構特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力小；
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力小；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力小；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。
三、適用范圍
工業及高層建筑給水，排水管網
四、主要性能規范
型號 | 公稱通徑DN（mm） | 公稱壓力PN(MPa) | 試驗壓力（MPa） | 適用溫度（℃） | 適用介質 | |
殼體 | 密封 | |||||
DH77X | 40-700 | 1.0 | 1.5 | 1.1 | -15~+150 | 水、蒸汽、油品 |
40-700 | 1.6 | 2.4 | 1.76 | |||
五、主要零件材料
閥體 | 閥板 | 轉軸 | 橡膠座 | 彈簧 |
灰鑄鐵 | 不銹鋼 | 不銹鋼 | 丁腈橡膠、 | 不銹鋼 |

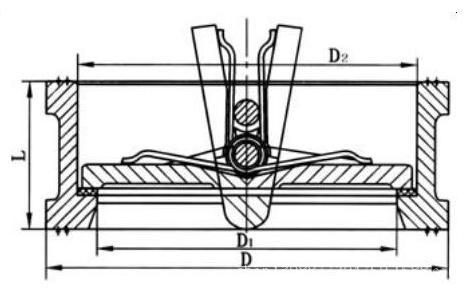

六、主要外形尺寸
公稱通徑DN（mm） | D | D1 | D2 | L | R | T |
50 | 107 | 65 | 43.3 | 43 | 28.8 | 19 |
65 | 127 | 80 | 60.2 | 46 | 36.1 | 20 |
80 | 142 | 94 | 66.4 | 64 | 43.4 | 28 |
100 | 162 | 117 | 90.8 | 64 | 52.8 | 27 |
125 | 192 | 145 | 116.9 | 70 | 65.7 | 30 |
150 | 218 | 170 | 144.6 | 76 | 78.6 | 31 |
200 | 273 | 224 | 198.2 | 89 | 104.4 | 33 |
250 | 328 | 265 | 233.7 | 114 | 127 | 50 |
300 | 378 | 310 | 283.9 | 114 | 148.3 | 43 |
350 | 438 | 360 | 332.9 | 127 | 172.4 | 45 |
400 | 489 | 410 | 381.0 | 140 | 197.4 | 52 |
450 | 539/555 | 450 | 419.9 | 152 | 217.8 | 58 |
500 | 594 | 505 | 467.8 | 152 | 241 | 58 |
600 | 690 | 624 | 572.6 | 178 | 295.4 | 73 |
700 | 800 | 720 | 680 | 229 | 354 | 98 |
